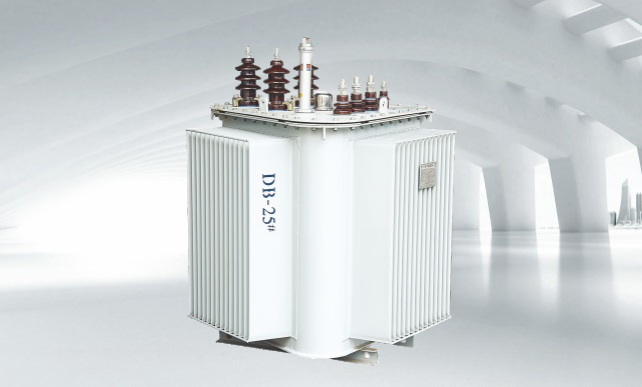

S13-M.RL 6~10 кВ двухобмоточный невозбуждаемый регулируемый полностью герметичный масляный распределительный трансформатор
область применения Полностью герметичный масляный трансформатор типа S13-M.RL-80~1600/10 предназначен для использования в электрических системах с частотой 50 Гц и номинальным рабочим напряжением до 10 кВ. Он служит в качестве распределительного трансформатора для предприятий нефтяной, металлу...
Описание
маркер
область применения
Полностью герметичный масляный трансформатор типа S13-M.RL-80~1600/10 предназначен для использования в электрических системах с частотой 50 Гц и номинальным рабочим напряжением до 10 кВ. Он служит в качестве распределительного трансформатора для предприятий нефтяной, металлургической, химической, текстильной, легкой промышленности, а также для объектов с повышенным содержанием пыли.
конструктивные особенности
1.магнитопровод
Используется холоднокатаная кремнистая сталь с характеристиками не ниже 27ZH100. Трехфазная трехстержневая объемно-симметричная конструкция обеспечивает кратчайший и наиболее сбалансированный магнитный путь для трех фаз. Каждый набор (рулон) пластин наматывается из тонкой стальной ленты на специальном станке для намотки сердечников, обеспечивая равномерное и плотное давление. Рама магнитопровода подвергается вакуумному отжигу для снятия внутренних напряжений и улучшения электромагнитных характеристик.
Треугольный магнитопровод не требует резки и штамповки, что устраняет поперечные и продольные стыки, характерные для традиционных магнитопроводов, и снижает магнитное сопротивление. Сечение стержней магнитопровода имеет круглую форму, что обеспечивает максимальный коэффициент заполнения. Треугольная объемная конструкция обеспечивает равную и кратчайшую магнитную цепь для всех трех фаз, реализуя идеальную структуру магнитопровода, о которой давно мечтали для трансформаторов
2.обмотка
Обмотка выполнена с использованием гофрированных масляных каналов, без пропитки лаком, и закреплена стяжными лентами. Все обмотки представляют собой медные концентрические катушки. Высоковольтная обмотка имеет отводы, соответствующие требованиям к ступеням напряжения, которые подключены к переключателю ответвлений. Переключатель установлен на крышке бака, и изменение ступени напряжения возможно только после отключения питания.
