Экстренный разъем питания 12 кВ
Для удовлетворения потребности в экстренном подключении питания на открытых площадках, в ячейке PT блока распределительного устройства кольцевой сети предусмотрены интегрированные узловые выключатели и разъемы для подключения питания. Когда разъем не используется, его необходимо закрыть интегр...
Описание
маркер

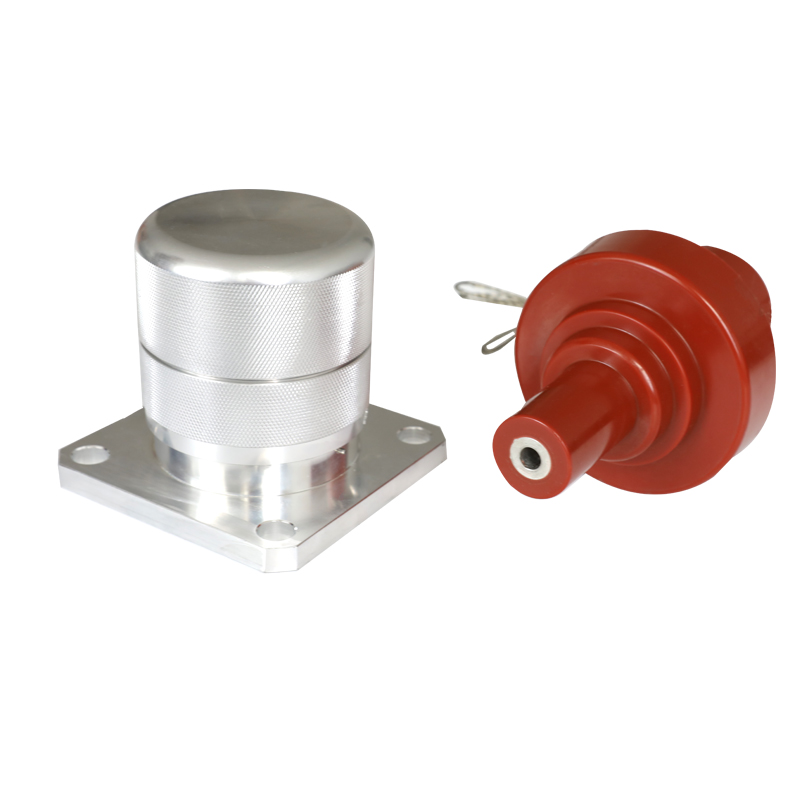

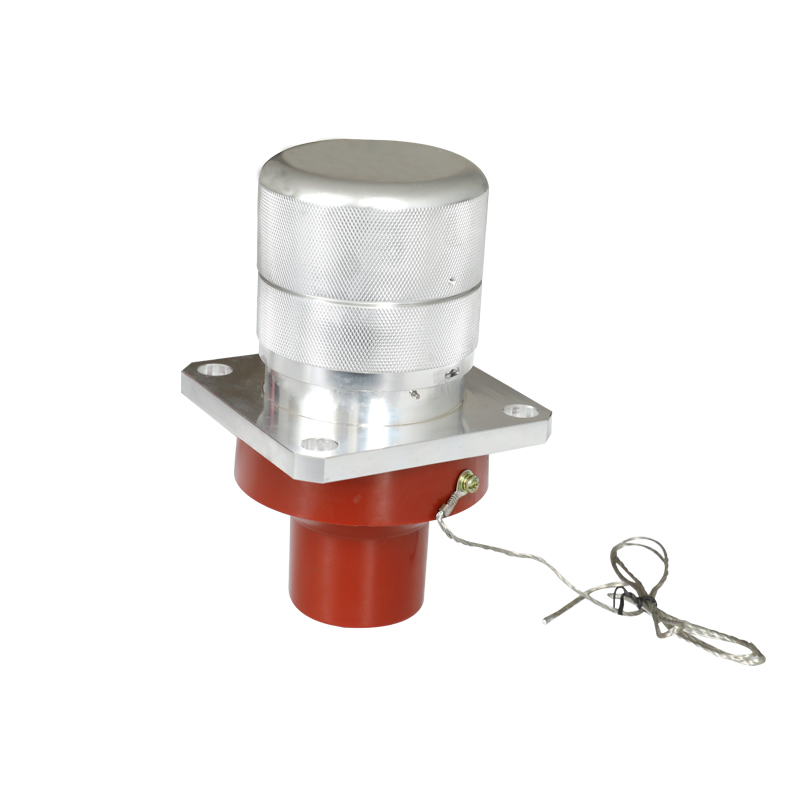

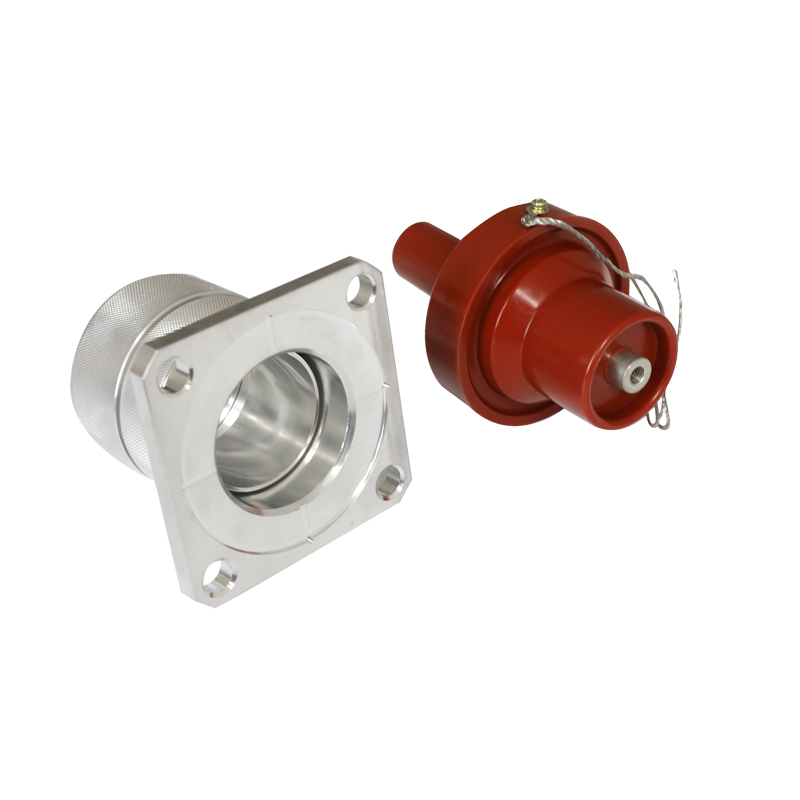

Для удовлетворения потребности в экстренном подключении питания на открытых площадках, в ячейке PT блока распределительного устройства кольцевой сети предусмотрены интегрированные узловые выключатели и разъемы для подключения питания. Когда разъем не используется, его необходимо закрыть интегрированной заглушкой для обеспечения полной экранированности, изоляции и герметичности. Когда требуется подключить питание, необходимо извлечь заглушку и вставить быстросъемный разъем в интерфейс, повернув и зафиксировав его с помощью защелки. После завершения работы заглушка снова устанавливается для следующего использования. Этот продукт предназначен для экстренного подключения питания в 15 кВ PT шкафу и совместим со стандартным соединением типа A. Рекомендуется отверстие в корпусе газового ящика делать по стандарту для соединений 202, размер отверстия около ¢74 мм.
Шаги установки и демонтажа:
1.Установка изолирующей заглушки
(1).Протрите внешнюю коническую поверхность соединительного разъема и внутреннюю коническую поверхность заглушки чистящей бумагой.
(2).После полного испарения чистящего средства равномерно нанесите силиконовую смазку на внешнюю коническую поверхность разъема и внутреннюю коническую поверхность заглушки (смазка должна быть равномерно распределена, избегайте избыточного нанесения, чтобы не повлиять на эффективность вентиляции).
(3).Поверните ограничительную втулку так, чтобы выемка совпала с ограничительным штифтом, затем нажмите и поверните, чтобы зафиксировать. В этот момент самозажимной механизм находится в разблокированном состоянии.
(4).Вставьте быстросъемную заглушку и сильно нажмите до конца. Поверните ограничительную втулку, чтобы ограничительный штифт вышел из выемки и сместился, таким образом, самозажимной механизм будет заблокирован.
2.Демонтаж изолирующей заглушки
(1).Поверните ограничительную втулку так, чтобы выемка совпала с ограничительным штифтом, затем нажмите и поверните, чтобы зафиксировать, в этот момент самозажимной механизм разблокирован.
(2).Вытяните быстросъемную заглушку и поместите ее в чистое место. Если заглушка затруднена в извлечении из-за длительного использования, вращайте ее и тяните, чтобы воздух попадал внутрь, что облегчит извлечение.
Упаковка продукта
1.Быстросъемный разъем
2.Силиконовая смазка, чистящие салфетки
3.Инструкция по установке
4.Сертификат качества продукта
