Экранированный задний соединитель кабеля 36 кВ (HBHJ-36-630A)
Европейский задний разъем 35кВ 630А Европейский задний разъем 35 кВ относится к серии европейских вилок 630 А.Задняя вилка подключается к переднему европейскому разъему 35 кВ для обеспечения удлиненной петли кабельного соединения (ветви). Хвост может быть напрямую заблокирован изолирующей вилк...
Описание
маркер

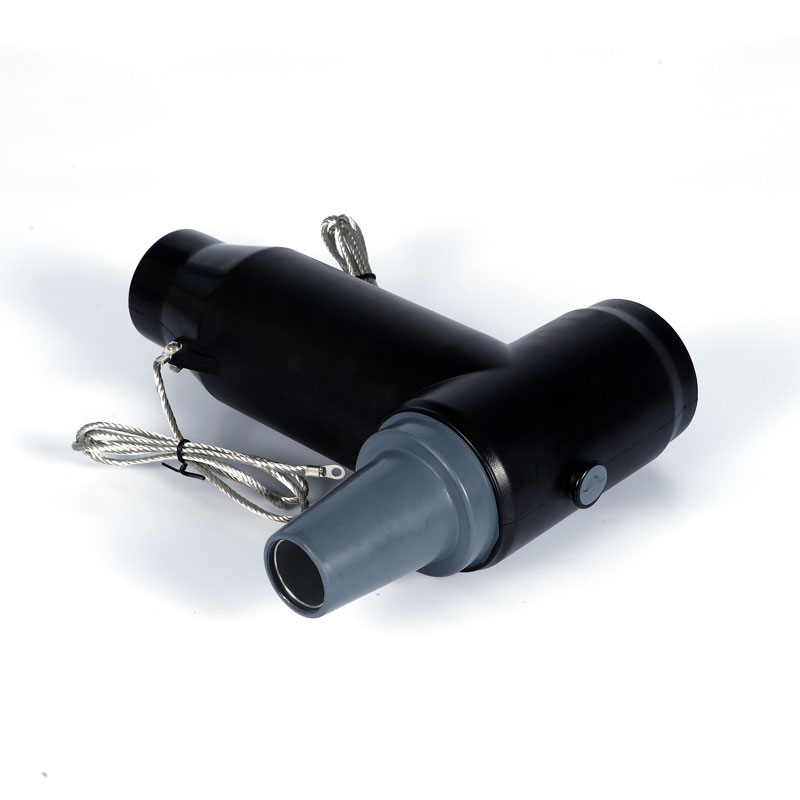

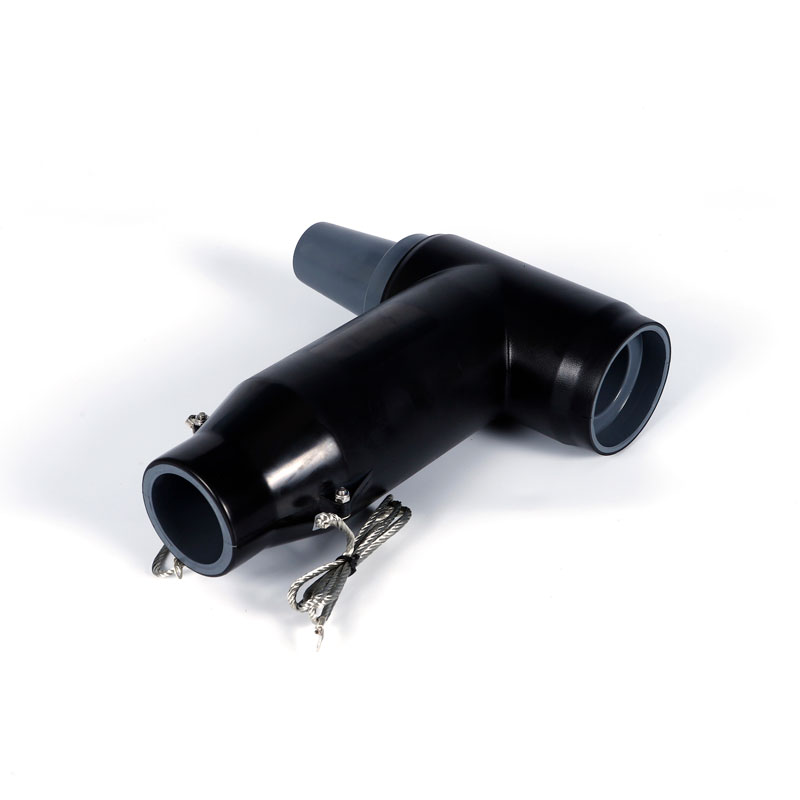

Европейский задний разъем 35кВ 630А
Европейский задний разъем 35 кВ относится к серии европейских вилок 630 А.
Задняя вилка подключается к переднему европейскому разъему 35 кВ для обеспечения удлиненной петли кабельного соединения (ветви). Хвост может быть напрямую заблокирован изолирующей вилкой или может быть удлинен для подключения другой головки кабеля с задней вилкой или заднего контрольного разрядника.
Функции
1. Изготовленный из высококачественного каучука EPDM, он не только обладает превосходными электрическими свойствами, но и устойчив к разрывам, озону, окислению, коррозии и имеет высокую механическую прочность.
2. Передовой на международном уровне трехслойный процесс литья под давлением эффективно гарантирует эксплуатационные характеристики интерфейса, исключает образование зазоров между слоями и сводит к минимуму частичные разряды.
3. Конструкция внутреннего и внешнего экрана экранированной вилки делает структуру электрического поля более оптимизированной; равномерный внешний экранирующий слой, сопротивление заземления менее 5000 Ом, а внешняя поверхность кабельной головки эффективно используется для поддержания нулевого потенциала, что обеспечивает личную безопасность операторов по техническому обслуживанию.
4. Корпус нагрузки имеет противоскользящую конструкцию, которая эффективно предотвращает несчастные случаи, вызванные смещением корпуса нагрузки во время установки.
5. Обладает хорошей термостойкостью и термодинамическими свойствами, хорошими герметизирующими свойствами и может работать под водой.
Электрические свойства
| проект | параметр | Примечания |
| Номинальное напряжение | 35КВ | Данное изделие соответствует требованиям IEC60502.4 и GB/T12706.4. |
| Применимый тип корпуса | Тип Е | |
| Выдерживаемое напряжение промышленной частоты | 117 кВ/5 мин, без перекрытия или пробоя | |
| Частичный разряд | 45 кВ, ≤10 шт. | |
| Перенапряжение | 200 кВ, без перекрытия, без пробоя | |
| Сопротивление экранирования | ≤5000 | |
| Используйте площадь поперечного сечения кабеля | 50-400мм |
Основные аксессуары

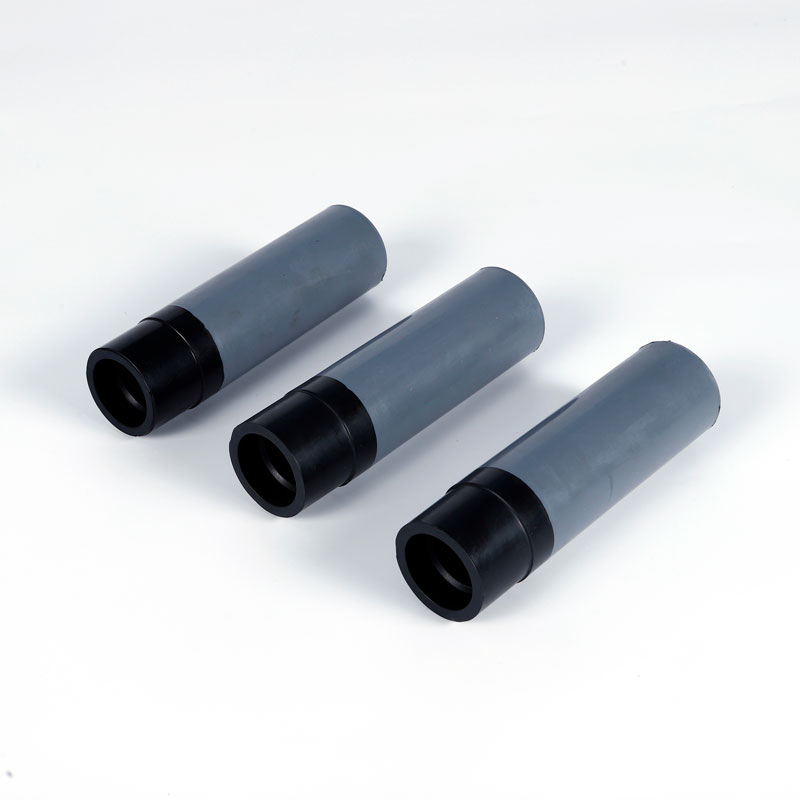

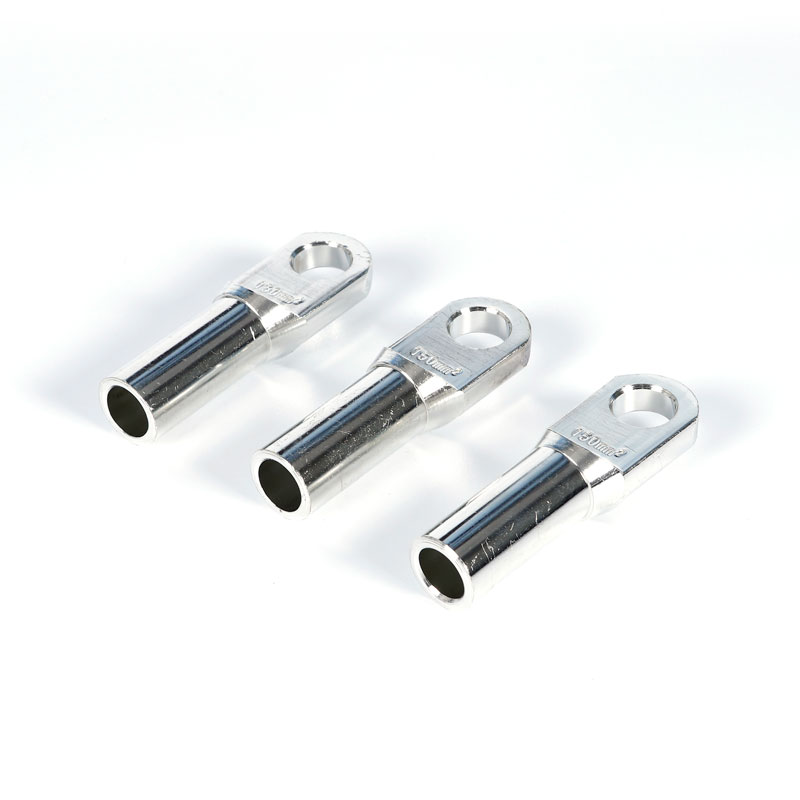

Оболочка штекера, силовой корпус, задняя уплотнительная крышка, специальный вывод, болт редуктора, изолирующая заглушка, шестигранная втулка, силиконовая смазка, чистящая бумага
