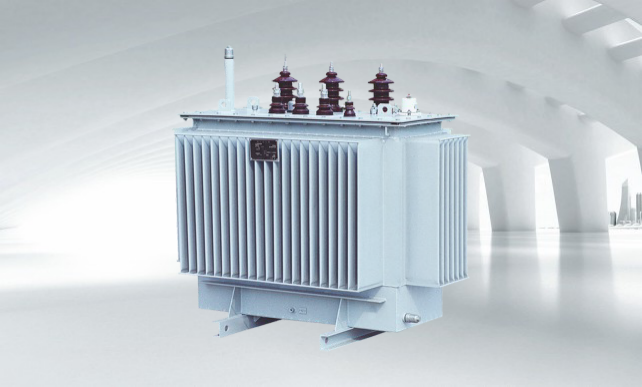

Тип S9-M 6~10 кВ двухобмоточный невозбуждаемый регулируемый полностью герметичный масляный распределительный трансформатор
область применения Масляный трансформатор типа S9-10-2000/10 предназначен для использования в электрических системах с частотой 50 Гц и номинальным рабочим напряжением до 10 кВ. Он служит в качестве трансформаторного оборудования для распределения электроэнергии и освещения на небольших подста...
Описание
маркер
область применения
Масляный трансформатор типа S9-10-2000/10 предназначен для использования в электрических системах с частотой 50 Гц и номинальным рабочим напряжением до 10 кВ. Он служит в качестве трансформаторного оборудования для распределения электроэнергии и освещения на небольших подстанциях, а также на предприятиях промышленности, горнодобывающей отрасли и в учреждениях.
конструктивные особенности
1.магнитопровод
Магнитопровод выполнен из холоднокатаной кремнистой электротехнической стали с высокой магнитной проницаемостью и ориентированной зернистой структурой. Магнитопровод представляет собой сердечниковую конструкцию с полностью скошенными стыками и слоистой сборкой. Стержни магнитопровода имеют круглое сечение с многоступенчатой формой, а ярма выполнены с одинаковым сечением, как и стержни.
2.обмотка
Обмотка выполнена с использованием гофрированных масляных каналов, без пропитки лаком, и закреплена стяжными лентами. Все обмотки представляют собой концентрические катушки. Высоковольтная обмотка имеет отводы, соответствующие требованиям к ступеням напряжения, которые подключены к переключателю ответвлений. Переключатель установлен на крышке бака, и изменение ступени напряжения возможно только после отключения питания.
3.защитное устройство
Трансформаторы мощностью от 800 до 2000 кВА оснащены газовым реле.
Трансформаторы мощностью от 800 до 2000 кВА оснащены предохранительным клапаном.
