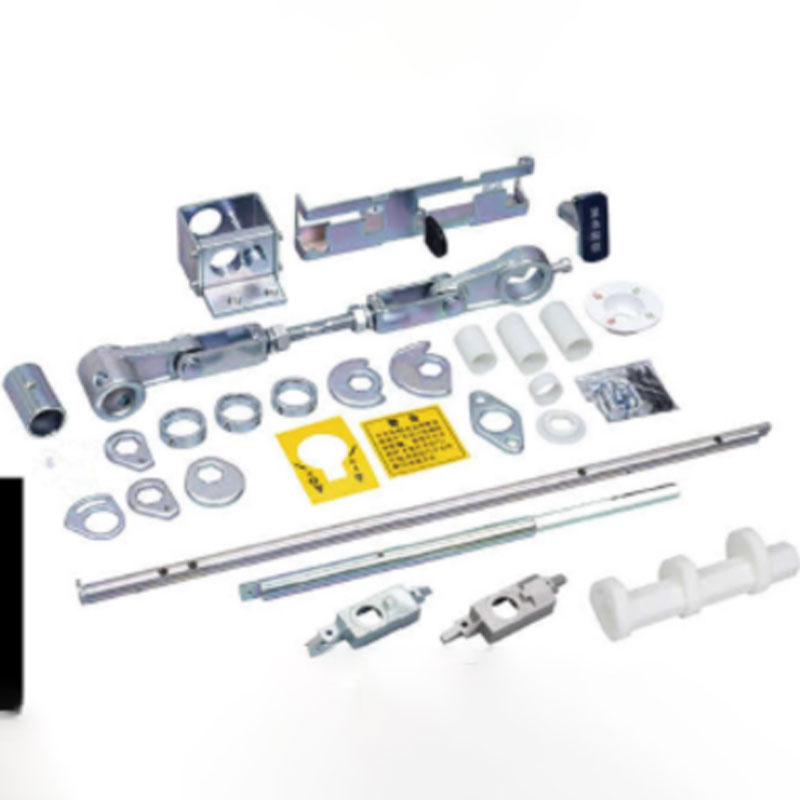

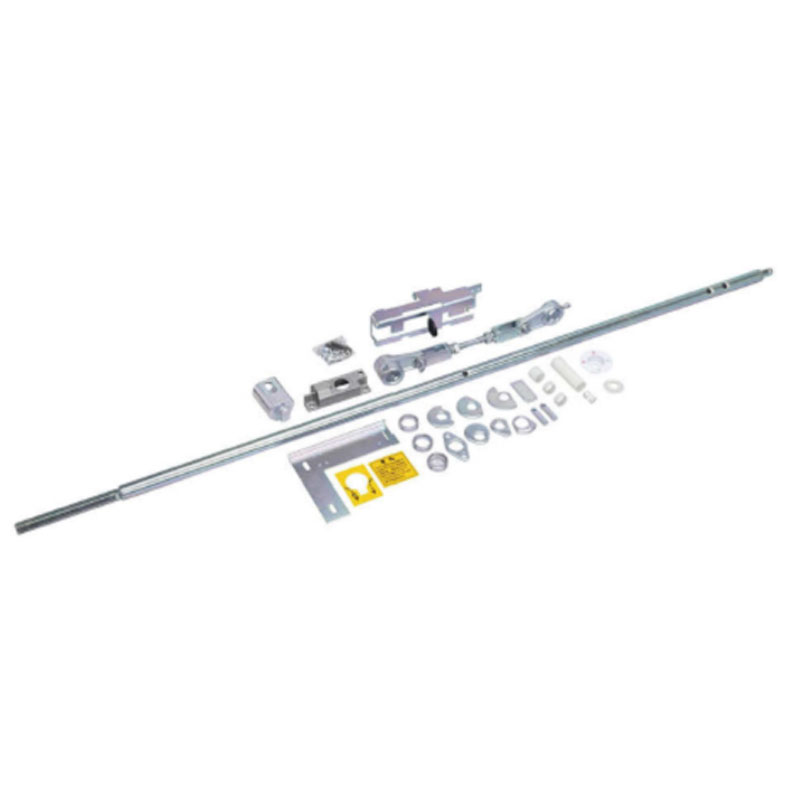

SHG.363.010.4.1 Устройство механизма блокировки управления заземляющим переключателем

Это устройство блокировки является усовершенствованием исходной конструкции SHG.363.010 на основе механизма управления заземляющим переключателем. Новая конструкция добавляет реверсивную блокировку дверцы. После открытия задней двери (плитки) старое устройство блокировки позволяет управлять заземляющим переключателем, в то время как это устройство блокировки не может быть активировано. Для того чтобы управлять заземляющим переключателем, необходимо сначала закрыть заднюю дверь (плитку).

Принцип работы данного устройства блокировки заключается в том, что на основе оригинальной конструкции SHG.363.010 задняя часть была заменена на опору, которая блокирует механизм. Когда задняя дверь (плитка) открыта, штифт 13HG.02.286, под действием пружины, выдвигается наружу от корпуса и упирается в вращающийся элемент, который блокирует блокировку болта, предотвращая операцию заземляющего переключателя.
