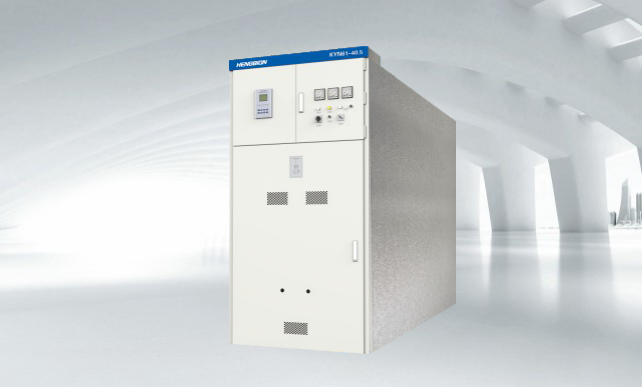

Бронированное съемное распределительное устройство переменного тока в металлическом корпусе серии KYN61-40.5
область применения Переключатели KYN61 – 40.5 оснащены высокопроизводительными вакуумными выключателями ZN85A, ZN85B или выключателями SF1, SF2 или ABB HD4 или FP серии Als. Шкаф использует конструкцию сборки, улучшает качество внешнего вида и точность изготовления; Матрица использует те...
Описание
маркер
область применения
Переключатели KYN61 - 40.5 оснащены высокопроизводительными вакуумными выключателями ZN85A, ZN85B или выключателями SF1, SF2 или ABB HD4 или FP серии Als. Шкаф использует конструкцию сборки, улучшает качество внешнего вида и точность изготовления; Матрица использует термоусадочный изоляционный материал или изоляционные средства с эпоксидным покрытием, оптимизирует форму электрода, компактную структуру шкафа и обладает совершенной функцией « пять защитов».
Переключатели KYN61 - 40.5 используются в трехфазной энергосистеме переменного тока 50Гц 40,5 кВ для приема и распределения электроэнергии в распределительных камерах электростанций, подстанций и промышленных и горнодобывающих предприятий; Электрические схемы имеют такие функции, как управление, защита и мониторинг. В дополнение к широкому использованию в общих энергосистемах, он также может использоваться в местах, где часто работают.
Условия использования в соответствии с обычными условиями эксплуатации, указанными в GB3906 « Оборудование для металлических затворов переменного тока» 3.6 - 40,5 кВ.
конструктивные особенности
1.Конструкция шкафа переключателя в соответствии с его составом может быть разделена на две части: шкаф и ручной автомобиль. Шкаф изогнут из тонкой стали и изготовлен из болтов. Типичный вариант (показан на рисунке II) В зависимости от функции электрического оборудования в шкафу, шкаф можно разделить на четыре части: релейную приборную комнату, ручную кабину, кабельную комнату и шинную камеру, каждая часть разделена заземленной металлической перегородкой. Степень защиты корпуса IP3X; Дверь ручной камеры открывается, а ручной автомобиль выключателя имеет уровень защиты IP2X при отключении / испытании.
2.Этот шкаф переключателя имеет кабельную линию входа и выхода, воздушную линию входа и выхода, шинную связь, изоляцию, трансформатор напряжения, громоотвод и другие варианты.
3.В кабельной камере установлены трансформаторы тока, переключатели заземления и т. Д. Широкие пространственные условия облегчают соединение нескольких кабелей.
4.Закрытие контактовой коробки оснащено металлическим клапаном, который автоматически открывается при движении ручного автомобиля от разъединения / испытательного положения к рабочему положению и автоматически закрывается при движении ручного автомобиля в обратном направлении, образуя эффективную изоляцию.
Условия работы
1.Температура окружающей среды: верхний предел + 40°C, нижний предел - 10°C.
2.Высота над уровнем моря не превышает 1000 м.
3.Относительная влажность воздуха: среднесуточное значение не более 95%, среднемесячное значение не более 90%.
4.Интенсивность землетрясений не превышает 8 градусов.
5.Не применяется в местах с явным загрязнением, таким как коррозионные или горючие газы, водяной пар. Примечание: При превышении обычных условий использования, указанных выше, пользователь может определить это по согласованию с изготовителем.
